钢衬四氟储罐的制作工艺有哪些关键步骤？

钢衬四氟储罐的制作工艺有哪些关键步骤？

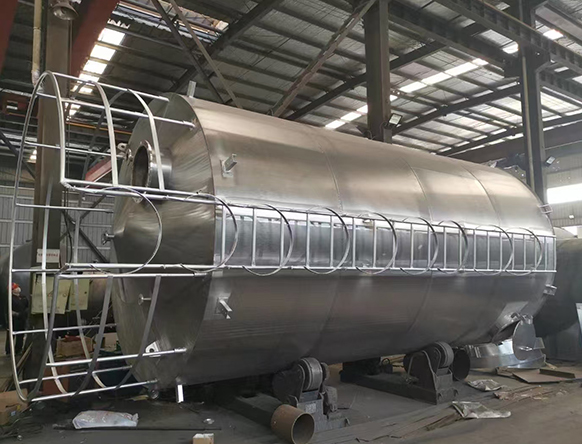

钢衬四氟储罐的制造质量直接关系到设备的使用寿命和安全性能，其制作工艺比普通储罐更为复杂精细。了解钢衬四氟储罐的关键制作步骤，有助于用户在设备验收和使用中把握质量要点。本文将详细介绍钢衬四氟储罐从原材料到成品的完整制作工艺流程。

钢壳制作与处理是首要环节。钢衬四氟储罐的钢壳通常采用Q235B或304不锈钢板材，经下料、卷板、焊接等工序成型。焊接完成后需进行整体消除应力热处理，温度控制在600-650℃。钢壳内表面必须进行喷砂处理，达到Sa2.5级清洁度，粗糙度控制在50-100μm范围内。这一阶段的重点质量控制点包括：焊缝100%射线探伤、几何尺寸公差（圆度≤1%D）和喷砂后的表面清洁度。制作精良的钢壳为后续衬里施工奠定良好基础。

四氟衬里成型是核心工艺。钢衬四氟储罐的衬里制作主要有三种工艺：板材衬里、喷涂衬里和模压衬里。板材衬里是将预制的PTFE板材通过热成型法贴合在钢壳内壁，适合形状简单的储罐；喷涂衬里采用悬浮液喷涂烧结工艺，能实现复杂结构的均匀覆盖；模压衬里则是将粉料直接模压在钢壳内加热成型，结合强度最高。无论哪种工艺，钢衬四氟储罐的衬里施工都需要严格控制加热程序（通常分三段升温至380℃左右）和冷却速率（≤30℃/h），防止产生内应力。

接口与附件处理体现工艺水平。钢衬四氟储罐的管口、人孔等开口部位是防腐薄弱环节，需要特殊处理。优质厂家会采用整体翻边工艺，使衬里材料连续覆盖整个开口区域，避免接缝存在。法兰面衬里需精确加工，确保密封面平整度（≤0.1mm/m）。钢衬四氟储罐的搅拌器支座、温度计套管等特殊附件，通常采用预埋金属件与衬里整体成型的方式，保证结构强度和防腐性能的统一。这些细节处理往往需要专用模具和熟练技工配合完成。

质量检测与修复确保产品可靠性。完成衬里的钢衬四氟储罐需经过多项严格检测：电火花检测（15-20kV）检查衬里完整性；超声波测厚确认衬里厚度均匀性；剥离试验评估结合强度（≥1.5MPa）。发现缺陷后，小面积损伤可采用PTFE修补带热风焊接修复；较大缺陷则需要局部去除重衬。检测合格的钢衬四氟储罐还要进行1.5倍设计压力的水压试验和24小时气密性试验，验证整体性能。制药行业用的钢衬四氟储罐，还需额外进行表面粗糙度检测（Ra≤0.8μm）和洁净度测试。

表面处理与防护延长使用寿命。钢衬四氟储罐外表面需进行除锈防腐处理，通常采用环氧富锌底漆+聚氨酯面漆的配套体系，干膜总厚度≥200μm。对于室外安装的钢衬四氟储罐，还应考虑增加UV防护层。优质厂家会在钢衬四氟储罐出厂前对法兰面、螺栓等部位进行防锈油保护，并加装塑料保护盖。在运输环节，大型钢衬四氟储罐需设计专用支架，防止衬里因振动受损。这些细节处理虽然不直接影响使用性能，但能显著延长设备的美观度和维护周期。
